矿用本安型锚杆锚索无损检测仪(便携本安型)

应用领域
1.         矿井下检测锚杆(索)的长度、极限锚固(拉拔)力
2.         评定矿井锚杆(索)是否达到设计的长度、极限锚固(拉拔)力等施工质量指标;
主要特点
1.         无损测试,不破坏锚杆(索)的锚固效果及工作载荷;
2.         可检测任何一根锚杆(索)的长度,对锚杆(索)不需另做任何处理;
3.         可测试任何一根锚杆(索)的极限锚固(拉拔)力,对锚杆(索)不需另做任何处理;
4.         测试方便,直接显示锚杆(索)的长度、极限锚固力、极限拉拔力;
5.         测试速度快,几分钟能完成一根测试;
6.         测试精度高,长度测试精度可达到95%以上,力的测试精度可达到92%以上;
7.         设备操作简便快捷、重复性好,人为影响因素少;
8.         军工级元器件,6伏电池供电,性能稳定、可靠性高;
9.         数据传输模式:USB传输;
10.       解释软件中填充相关内容自动生成测试报告。






产品原理
    基于弹性波理论的范围,即锚杆、砂浆和围岩组成的体系中,从锚杆顶部发射声频应力波经杆体向四周传播,在锚杆与砂浆、砂浆与围岩的界面发生反射和透射。在锚固体系中,当锚杆、砂浆和围岩三者之间浇灌密实时,由于波阻抗差异不大,大部分能量透射到围岩提中。只有小部分能量反射回来;当砂浆浇灌不密实时,在砂浆中出现空穴,在空穴处将出现不同程度的波阻抗界面,表现为在原有的信号中迭加了强度不同的发射信号,根据突变点位置和反射信号强弱,就可以确定锚杆锚固质量并进行分析。
    锚杆长度的检测是采用声频应力波发射时间,输入同类型锚杆正常波速参数计算杆长。
技术指标
CMT6矿用本安型锚杆锚索无损检测仪技术指标

振动信号频率响应
1 Hz ~10 kHz
振动信号至高读时精度
1 μs
振动信号至高读频精度
1 Hz
振动信号读时一致性误差
≤0.5%
振动信号读频一致性误差
≤0.5%
瞬态采样速率
0~100kHz,自动切换;
A/D转换器
16 bit
数据存储
4 GB电子硬盘(可存60万条实测数据)
端口
1个USB2.0(仅在地面使用)
显示屏
3.5″TFT彩色液晶显示屏
电源
内置DC 6.0 V电池
连续工作时间
8小时以上
尺  寸
194㎜×156㎜×62㎜(长×宽×高)
重    量
2Kg
工作温度
0℃~+40℃

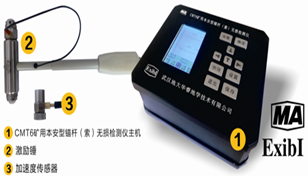

CMT6矿用本安型锚杆锚索无损检测仪主要配置表

部 件
名称
数量
主机
CMT6矿用锚杆锚索无损检测仪
1
配件
测试锚杆力传感器
1
测试锚杆加速度传感器
1
2粒螺钉固定底座
1
充电器
1
USB/充电 Y型数据线
1
软件
分析软件
1
