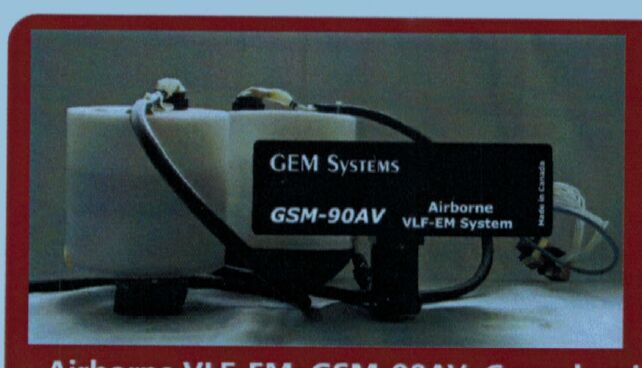

甚低频航空磁力仪GSM-90AV



加拿大GEM公司是专门研究和生产磁力仪的专业公司,已有三十多年历史,其生产的磁力仪被公认为辞了以后的标准系列。该公司研发和生产的磁力仪共有七个系列,每个系列中都有多个品种。

    VLF-EM系统为双频率多分量采集站,该系统在甚低频频率范围内可测量2个独立无线电发射机发射的同相位与四相位磁场。通过该测量可识别出岩石断裂与富含贵金属亚硫酸盐浆体的高阻结构。

    GEM-90AV VLF-EM 为极其先进航空磁力仪系统,可同时接收2个发射机的不同频率信号。所采数据包括同相位,异相位,水平分量(X)以及水平水量(Y)。此外磁场强度以PT计量。

    GSM-90AV 所采数据的质量不仅由于标准甚低频仪器,而且还同时游泳效率高,系统设计完美,功能完备等多项特性。集多优点于一身的独特特性使得该一起在众多甚低频磁力仪中脱颖而出。

甚低频专门应用于地质断层去(以及邻近区域)勘测,地质联系类型以及含水断层类埋藏导体的探测。由于VLF-EM 频率法采用发射频率为15-30Kz的固定震源,因此为被动系统。

VLF 探测中,可观测到磁场分量。





技术参数

调谐

2个甚低频点位同时调谐



甚低频点位

15.1,16.0,16.4,17.1,18.6,19.0,19.6,21.4,22.3,23.4,24.2,4.8,28.5khz;可根据需求选用其他点位



测量参数计量单位

频率:khz

总场强度:PT,同相位与异相位分量为总场值得一定百分比



分辨率

总产值的0.1%



信号质量

以磁场强度值定义>5nt表明数据质量高



采样率

10,5.2Hz RS-2323输出



数字罗盘

标头,间距以及卷均为10Hz



倾斜校正

水平方向+-10°



尺寸

控制台:223*69*240mm

双传感器直径:140*140mm



电源

外置22-23V

185Ah@24V,

甚低频控制台12V
