槽波地震电法仪

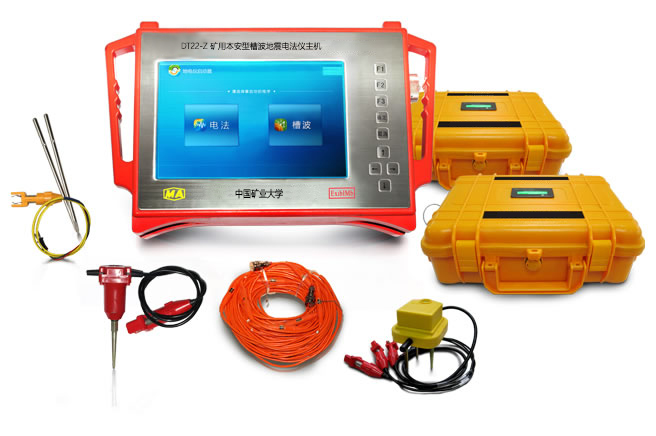

DT22-Z矿用槽波地震电法仪
一、产品介绍
该仪器的电法采集模块是基于公司 “分布式并行智能电极电位差信号采集方法” 发明专利研制而成。使用全电场观测技术同步采集所有测点的自然电场、一次电场电位和二次电场电位数据，极大提高了电法数据采集效率和采集精度。
仪器中的槽波地震采集模块利用地震波穿透地质体，通过对地震波走时、能量和频率的观测，并经计算机处理反演，重现工作面内部或者钻孔之间的地质结构图像。
仪器中的震电磁采集模块利用高精度时钟进行全时采样，通过接入不同类型传感器，能够进行微震信号监测、自然电场监测、大地电磁监测等，实现多场同步采集。
该仪器广泛应用于矿山开采、隧道、地铁、水利、城市公共安全、电力等地下工程隐患探测与监测及资源勘察领域；广泛应用于矿井工作面槽波勘探和震波CT勘探等，可探测煤层的不连续性，如煤层厚度变化，矸石层分布，大、小断层，陷落柱，剥蚀带，古河床冲刷带，岩墙，老窑等；可应用于评估煤层地压的相对高带以及可能的瓦斯富集区，保证工作面的安全开采。
二、功能特点
1. 可实现地面多种地电场二维或三维电法勘探，包括电阻率法勘探、自然电位法勘探、充电法勘探、激电法勘探（时间域和频率域）等；可多分量数据采集，实现多波地震勘探。
2. 可以实时显示电流、电压信号的波形等。
3. 采用激励、接收分离的双模式电极。
4. 一体化主机内置ARM、网络通讯、内部电源和外接本安电源等功能模块组成，可以连接矿井物联网。
5. 一体化主机连接n个采集基站，构成16n路激发和16n路接收的网络并行地电场勘探、监测系统，或者构成16n路震波勘探系统，用户可根据需求任意选择仪器道数。
6. 具有一键成图模式，操作更加简化智能。
7. 采集基站内置大容量存储，支持历史数据查看
8. 软件功能完备，配置兼具数据采集与处理的专业系统软件，且国内同行业内具有权威性，可实现数据的采集、显示、管理、对比、处理成像及判别分析。
9. 智能化Android系统平台、高清彩色触摸屏及机械辅助按键，人机交互便捷。
三、主要技术参数
Ø 电法模块技术参数
|
通道数 |
16、32、48、64、128、256道等（可扩展任意多道） |
输入阻抗 |
>20MΩ |
|
A/D转换 |
24位 |
供电方波 |
多频率正方波、正负方波任选 |
|
测量电压范围 |
±10V |
恒流时间 |
10ms、100ms、200ms、500ms、1s、2s、6s、10s |
|
发射电压 |
0V、24V、48V、72V、96V可调 |
测量电压精度 |
0.5%(Full) |
|
最大发射电流 |
2A |
测量电流精度 |
0.5%(Full) |
|
采样间隔 |
1ms、2ms、5ms、10ms、20ms、50ms、100ms、200ms、500ms | ||
|
通讯方式 |
USB，串口，可选WiFi接口 | ||
|
内置FPGA |
可完成多种数字信号处理功能 | ||
|
工作时间 |
内置充电电池，充满可连续工作8小时 | ||
Ø 槽波地震模块技术参数
|
通道数 |
16、32、48、64、128、256道等（可扩展任意多道） |
输入阻抗 |
32 KΩ |
|
A/D转换 |
24位 |
采样点数 |
1K、2K、4K、8K、16K |
|
采样间隔 |
20/50/100/200/500/2000 µs（可选） |
超前采样点数 |
32、64、128、256、512、1024、2048 |
|
延迟采样点数 |
32、64、128、256、512、1024、2048 |
触发方式 |
外触发/信号沿触发 |
|
理论动态范围 |
180 dB |
最大输入信号 |
±5Vrms |
|
前置放大器（固定/浮点） |
1/8、1/4、1/2、1、2、4、8、16、32、64、128 | ||
|
通讯方式 |
USB，串口，可选WiFi接口 | ||
|
内置FPGA |
可完成多种数字信号处理功能 | ||
|
工作时间 |
内置充电电池，充满可连续工作8小时 | ||
